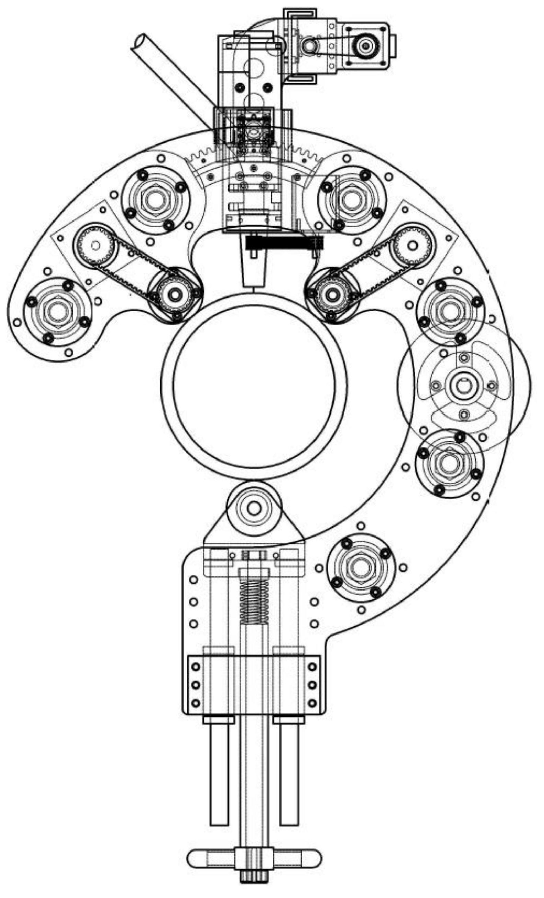

小直徑鋼管對接焊縫全位置自動焊接裝置
本發明涉及一種小直徑鋼管對接焊縫全位置自動焊接裝置,屬于材料成型及控制技術領域。安裝法蘭直線軸承的鋼板之間夾持鋼套組成兩套滾輪支架,通過光軸穿入法蘭直線軸承中進行定位及移動,正反牙絲杠與法蘭螺母用于調整對接焊縫間隙。每套滾輪支架上的三只滾輪用于夾持鋼管,根據鋼管直徑調整頂緊滾輪位置。步進電動機通過同步帶拖動滾輪旋轉,實現焊接裝置繞鋼管旋轉,實現全位置焊接。焊槍及橫、縱向滑移臺通過連接部件固定于弧形滑軌和弧形齒條上,弧形滑軌和弧形齒條固定于鋼板上,實現焊槍的傾角調整及橫、縱向移動以及橫向擺動焊接。提高了焊接質量及焊接生產效率,實現了小直徑鋼管對接焊縫全位置自動焊接。實用性強。
長春工業大學
授權發明
