材料化工
一種高光高透水性聚氨酯樹脂的制備方法

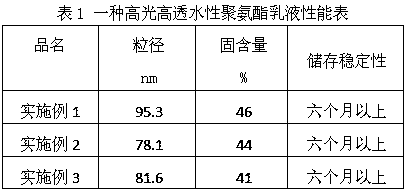

本發明的一種高光高透水性聚氨酯樹脂的制備方法,先制備水性聚氨酯預聚體,再用十八胺對預聚體進行部分封端,然后將預聚體在去離子水中分散同時滴入親水擴鏈劑2?[(2?氨基乙基)氨基]乙磺酸鈉水溶液進行后擴鏈,之后在真空條件下脫去體系內丙酮或丁酮,制得一種高光澤高透水性聚氨酯樹脂。本發明的方法工藝簡單,不需要加很多有機溶劑,不需加消泡劑,得到的高光高透水性聚氨酯樹脂的固含量高,固含量為41?46%;拉伸強度達39.8?42.2MPa,斷裂伸長率為789?857%。光澤度(60?)為90,透光率為89%,定性好,膠膜耐水性好,耐溶劑性好,膠膜的機械性能,光澤度,透光率均較高。
長春工業大學
授權發明
